| Артикул |
ADRL105
|
| Материал | Поликарбонат |
| Номинальная мощность, Вт | 21 (стоп-сигнал; указатель поорота), 5 (габаритный огонь) |
| Напряжение, В | 12 |
| Стандарт защиты | IP65 |
| Форма изделия | Прямоугольная |
| Факт. потребляемый ток при 12В, А | 3.3 |
| Высота устройства, мм | 51 |
| Тип устройства | Галогенное |
| Длина устройства, мм | 106 |
| Ширина устройства, мм | 98 |
| Распиновка | Желтый провод (pin 1/L) – "+" (левый указатель поворота), белый провод (pin 3/31) – "–" (масса), зеленый провод (pin 4/R) – "+" (правый указатель поворота), коричневый провод (pin 5/58R) – "+" (габаритный огонь и подсветка номерного знака), красный провод (pin 6/54) – "+" (стоп-сигнал). |
| Длина провода от вилки до фонарей, м | 6 |
| Длина провода между фонарями, м | 2 |
| Состав | Алюминий, медь, пластик, резина |
| Объем, м3 | 0.004 |
| Вес, кг. | 1.5 |
| Гарантийный срок | 12 месяцев |
| Срок годности | Не ограничен |
| Страна изготовления | Китай |

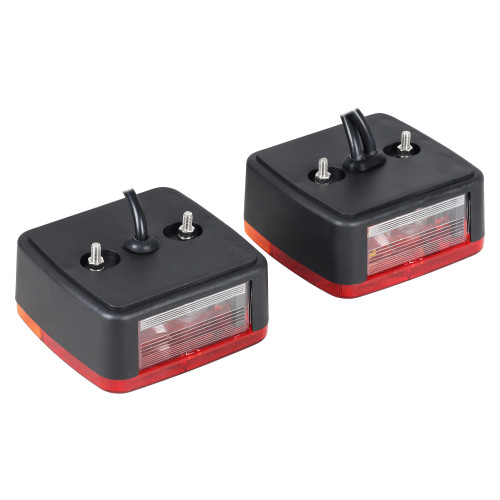

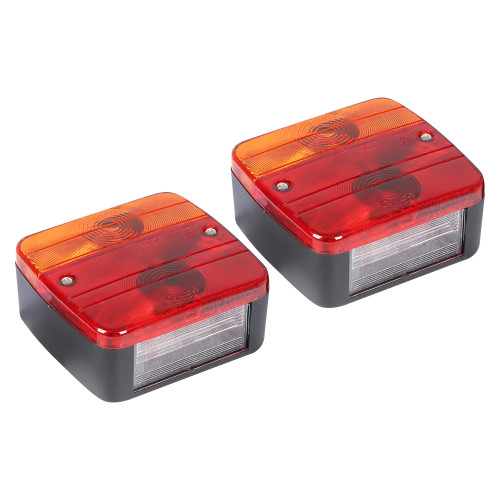

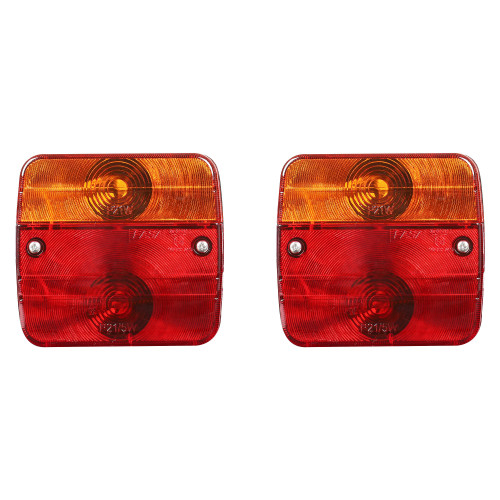

Задние фонари для прицепа с проводкой в сборе ADRL105 предназначены для обозначения сигналов торможения, поворота и габаритного освещения, обеспечивая безопасность и видимость транспортного средства в условиях недостаточной освещённости.

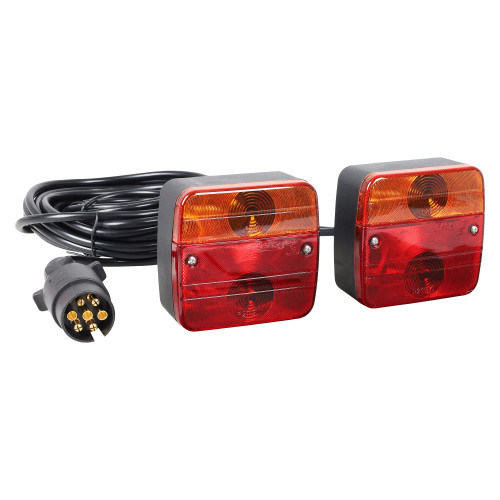

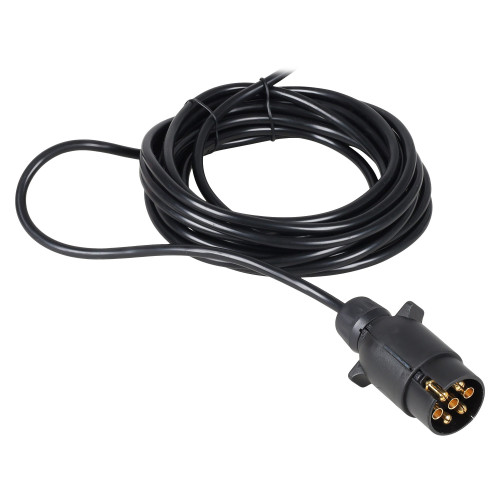

Конструкция оснащена лампами P21W и соединительным кабелем с установленной вилкой стандарта 7 pin.
Длина провода: от вилки до фонарей – 6м, между фонарями – 2м.
Степень защиты IP65 обеспечивает устойчивость к пыли и водяным струям.
Распиновка:
Желтый провод (pin 1/L) – "+" (левый указатель поворота);
Белый провод (pin 3/31) – "–" (масса);
Зеленый провод (pin 4/R) – "+" (правый указатель поворота);
Коричневый провод (pin 5/58R) – "+" (габаритный огонь и подсветка номерного знака);
Красный провод (pin 6/54) – "+" (стоп-сигнал).
Особенности прокладки проводки:
По правому борту:
Желтый провод (pin 1/L) – "+" (указатель поворота левый);
Зелёный провод (pin 4/R) – "+" (указатель поворота правый).
По левому борту:
Жёлтый и зелёный провода необходимо поменять местами в вилке.

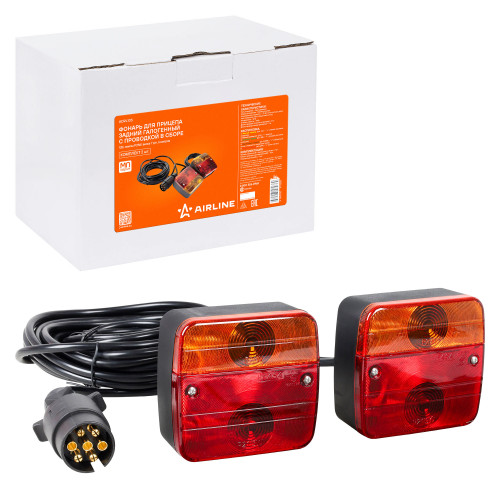

| Фонарь галогенный с проводкой в сборе | 2 шт |
| Гайка с фланцем шестигранная M5 | 4 шт |
